    滑輪軸承及應用

    發布時間:2017-07-11作者:點擊:5962字號:

      滑輪軸承SL04在利勃海爾履帶吊LR11350上的應用

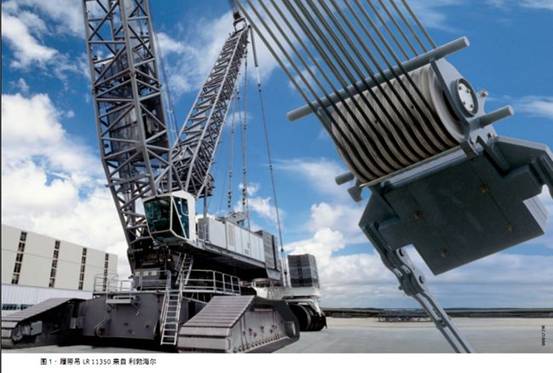

    利勃海爾履帶吊LR 11350是目前世界上***大的桁架吊臂起重機之一圖 1。同時也是世界上***高的履帶吊之一,桁架吊臂總高度228 m,吊鉤高223 m。2006年11 月,在德國庫克斯港的一個測試點豎起兩臺5MW 海上風力發電機組的樣機,履帶吊LR 11350 出色的完成了這一任務。

    得益于模塊化的設計,這臺履帶吊可以被拆分為不同的部件。 這些拆開的部件可以分別通過小型運輸設備運送到安裝地點,在那里被重新組裝,快速且簡單。

    履帶吊LR 11350 可以安裝各種吊臂系統和起重系統。在重載和各種天氣狀況下,安裝在履帶吊上的滑輪軸承 SL04 都能可靠地傳動。

    舍弗勒集團工業部為每一臺利勃海爾履帶吊提供超過100套SL04系列圓柱滾子軸承用于滑輪支撐。

    技術數據

    ■ 6缸增壓柴油機,641 kW

    ■ 行駛速度: 0 – 1.08 km/h

    ■ ***大提升高度時的***大負載:

    1350 t在12 m 的***大提升高度

    ■ ***大起重力矩:  22 748 t ● m

    ■ 主臂:  30 m – 150 m

    ■ 副臂:  12 m – 114 m

    ■ 超起臂架:  42 m

    ■ 超起配重:  600 t

    ■ 總配重:  900 t。

    滑輪應用

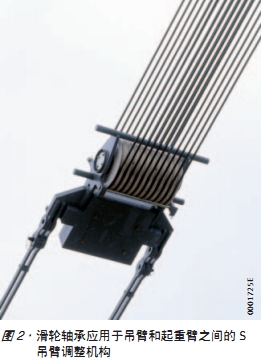

    滑輪是履帶吊和汽車吊中的回轉和導向單元,圖 2。 目前滑輪主要用塑料制造,比如澆鑄聚酰胺。

    塑料的獨特優勢體現在以下幾點:

    ■ 使纜繩具有適度的彈性

    ■ 耐磨損

    ■ 低溫下也有良好的韌性

    ■ 良好的抗潤滑劑和氣候腐蝕的能力

    塑料滑輪對軸承具有更高的要求。塑料滑輪和軸承鋼具有不同的熱膨脹系數,要求精確的考量并謹慎地選擇安裝配合及內部游隙。

    INA滑輪軸承

    為了盡可能減少滑輪的維護,滑輪軸承布置必須符合下列要求:

    ■ 長壽命

    ■ 全程的有效密封

    ■ 良好的再潤滑設計

    ■ 防腐蝕。

    選擇軸承時,良好的抗氣候腐蝕能力,低維護,方便安裝以及高的承載能力都是必須考慮的因素。

    舍弗勒 集團產品在履帶吊上的應用

    安裝在履帶吊中的軸承要承受持續的高載和溫度的波動,帶有Corrotect? 涂層的圓柱滾子軸承為滑輪提供了一個優化的軸承布置方案。

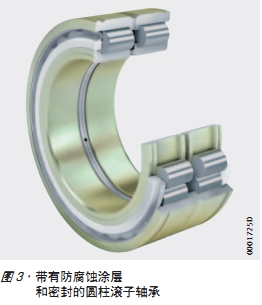

    滑輪軸承 SL04260-PP-RR-C5-L091 被應用在履帶吊 LR 11350 上,兩側裝有高強度的密封圈,并預填了抗腐蝕的高性能潤滑脂。 選擇正確的安裝配合也有助于軸承可靠的運轉,圖 3。

    特殊涂層

    Corrotect? 是一種極薄的不含 Cr(VI)元素的靜電鋅鐵涂層,保護滾動軸承不被腐蝕。  得益于這種涂層能防止密封唇下生成鐵銹,避免密封唇的早期磨損,外界污染和水無法滲入軸承內部,圖 4。
